    光纖通信以其傳輸頻帶寬、通信容量大、中繼距離長、可靠性高、安全性好等優點逐漸成為現代通信的主流。要衡量一個通信系統是否達到預先的要求和性能的優劣，對光通信系統的測量是必不可少的。隨著光通信技術的飛速發展，有關光通信的測量技術也快速的發展著。

1　光通信系統網元級的測試
1．1　發送機的測試
光發送機主要有以下幾種測試：
　　(1)平均發送功率　光發送機的輸入取偽隨機序列電信號時，在S參考點處測得的平均光功率。
　　(2)光源消光比　指在最壞的反射條件時，全調制條件下，邏輯“1”平均光功率與邏輯“0”平均光功率的比值^［1］。如圖1所示。

　　(3)最小邊模抑制比　指在最壞的反射條件下，全調制下主縱模的平均光功率與最顯著邊模的光功率之比。
    (4)中心頻率與偏移　指在S參考點發送機發出的光信號的主縱模的中心頻率。中心頻率應符合ITU-T推薦值，正負偏倚量應小于系統選用的頻率間隔的10％。
1．2　接收機的測試
    接收機主要有以下幾種測試：
　　(1)接收機靈敏度　指誤碼率達到10^－12時，接收機光端口處的最小平均接收光功率^［2］。如圖2所示。

　　(2)接收機過載光功率　指誤碼率達到10^－12時，接受機輸入端口R處的平均接收光功率的最大可接受值。
　　(3)接收機的最大反射系數　在R處的反射光功率與入射光功率之比。
1．3　光放大器的測試

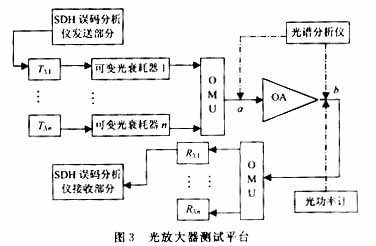

　　對于光放大器的測試，一般可在專用的測試平臺上進行，當不具備專用測試平臺時，一般只采取對關鍵指標的驗證測試方案。如圖3所示。

2　光通信系統的測試
2．1　傳輸性能測試

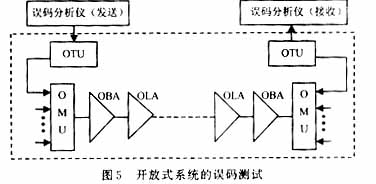

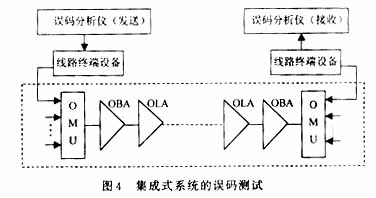

　　(1)系統誤碼率性能測試　系統分為開放式和集成式2種。如圖4和圖5所示。差錯性能測試的目的是檢驗系統的差錯性能是否符合設計要求。一般用誤塊秒比進行衡量。在實際測試中，要根據具體的測試配置和測試要求，選擇合適的測試信號結構，當信號輸入口為PDH口時，測試信號為偽隨機二元序列(PRBS)；當信號輸入口為SDH時，不管速率是多少，發送的測試信號都一定是具有一定幀結構的測試信號，在ITU-T O.150建議中，規定了8種SDH測試信號結構(TSS1，TSS2，TSS3，TSS4，TSS5，TSS6，TSS7，TSS8)。一般來說，對通道的誤碼測試，應根據所測通道級別選擇測試信號結構^［3］。

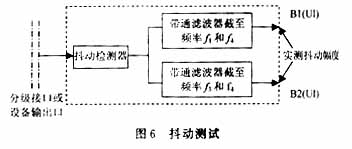

　　(2)系統的抖動和漂移特性測試　衡量抖動和漂移大小的單位是單位間隔(UI)，一個UI是指等步信號2個相鄰有效瞬時之間的標稱時間。對于比特率為B的信號相對應的單位間隔為1(UI)＝1/B(s)。關于系統抖動的測試配置圖5大部分相同，只是將發送誤碼分析儀換成碼形發生器，將接收誤碼分析儀換成抖動測試儀就行了。圖6為輸出抖動測量裝置圖。

2．2　光通道測試
    主光通道是指波分復用系統的復用器和功率放大器的輸出端參考點MPI-S與接收端前置放大器和解復用器之前的參考點MPI-R之間的通道。

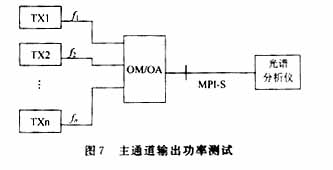

    (1)MPI-S點每通道輸出功率　如圖7所示。

    (2)MPI-S點總發送功率　將圖7的光譜分析儀換成衰耗器，后面再連接光功率計。
    (3)MPI-S點每通路信噪比　光通路上的噪聲主要來源2個方面，在傳輸過程中，由于光纖色散引起光脈沖展寬從而形成碼間干擾噪聲；在激光器激勵發光的過程中形成的自發輻射噪聲(ASE)。在MPI-S點的光路噪聲主要為后者。但由于該點的信道載波功率的影響，無法測量噪聲功率。因此往往使用內插法估算測試信道的噪聲功率，即在欲測試信道頻點的兩側取2個參考點，測試參考點的噪聲功率，將測得的噪聲功率取平均值，該值即為欲測試信道頻點的噪聲功率估算值^［4］。
    (4)MPI-S點最大通路功率差。

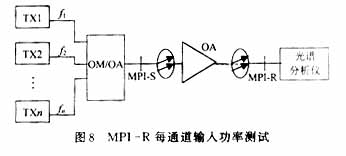

    (5)MPI-R點每通道輸入功率  如圖8所示。

    (6)MPI-R點意輸入功率  將圖8的光譜分析儀換成光衰減器，后面再連接光功率計。
    (7)MPI-R點每通路信噪比。
    (8)MPI-R點最大通道功率差。
    (9)光通路增益平坦渡　使用多通道波長分析儀，在MPI-S點測試各個通道的發送交功率，在MPI-R點測試各個通道的接收光功率，將每個通道的接收光功率與發送光功率相減，得到各個通道的總增益，找出最大增益和最小增益，他們的差值就是系統光通道增益平坦度。
