寫在前面：
為了應對標準化和跨平臺的趨勢，更好的推廣OPC，OPC基金會在OPCDA成功應用的基礎上推出了一個新的OPC標準——OPC UA，OPCUA不再基于分布式組件對象模型（DCOM），而是以面向服務架構（SOA）為基礎，因此，在未來的若干年中，OPCUA將逐步取代OPCDA，成為新一代的OPC標準，助力工業4．0。
而提起MQTT，或許大家有些陌生。MQTT是一個基于客戶端－服務器的消息發布／訂閱傳輸協議。具有輕量、簡單、開放和易于實現的特點，尤其在物聯網IOT領域應用非常廣泛。
物聯網一直都是一個很熱門的話題，而數據上云，也是現在工業上很普遍的一個需求。至于如何實現，各個廠家都提供了各種不同的解決方案，無分好壞，最適合的就是最好的。
剛看完一篇名為《OPCUA＋MQTT＝物聯網擴展的熱門組合》的公眾號文章之后，文思泉涌，想著如何將OPCUA與MQTT聯合起來，構建一個物聯網通用框架，實現數據遠傳。
01
PART
整體網絡架構
很多時候，我們的需求是這樣的：現場有N臺不同的設備或系統，每臺設備或者系統的協議是各不相同的，希望可以用一種通用并且簡單的方法，將這些數據傳到云端，實現遠程訪問。
這樣的需求，在上位機中其實是物聯網最典型的應用之一，那么采用OPCUA＋MQTT或許是個不錯的選擇，整體的框架設計如下：
圖表 1 整體網絡架構
為了實現整體功能，這里的設備層，采用Modbus Slave，基于Modbus TCP協議來做仿真測試，增加5個變量，分為為壓力1－壓力5，對應地址從40001－40010，數據類型為浮點型，運行Modbus Slave仿真結果如下：

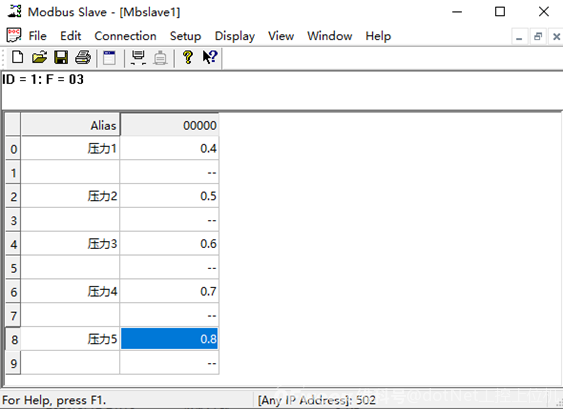

圖表 2 ModbusTCP服務器
02
PART
服務層
至于服務層，主要是OPCUA服務器的開發應用，這里我們有兩個選擇，一種是采用第三方的OPC軟件，比如Kepware、Knight、Matrikon這些公司的產品，這種比較容易，做下相關配置即可，另外一種方式就是自己開發，相對來說難度要大一些。
這里我使用自己開發的一款軟件——上位機CMS配置一體化軟件，通過簡單配置，在10秒內，實現了ModbusTCP客戶端數據通信，結果如下：

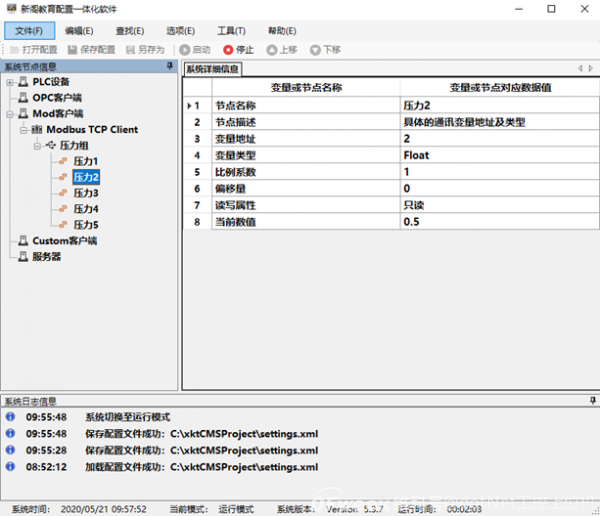

圖表 3 ModbusTCPClient通信測試
然而，這部分，僅僅是實現了ModbusTCP客戶端的功能，如果要實現OPCUA服務器的功能，需要激活一下OPCUA服務器，在服務器節點下添加一臺OPCUA服務器即可，添加完成后，保存重新運行，結果如下：
圖表 4 開啟OPCUAServer
為了測試OPCUA服務器是否開啟成功，需要進行測試，可以使用官方軟件UAExpert軟件來測試一下：

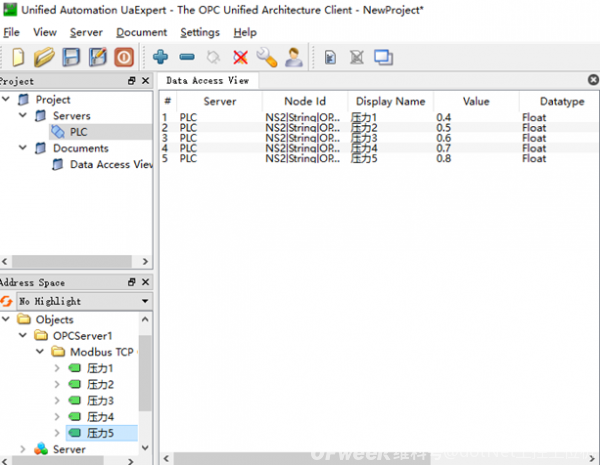

圖表 5 OPCUAClient通信測試
03
PART
數據層
（1）在實現數據層功能之前，需要創建一個MQTT服務器，這里基于．NET CORE編寫了一個MQTT服務器的程序，并在阿里云服務器中部署運行（這里要注意開放端口1883），運行效果如下：
圖表 6 MQTT服務器
（2）MQTT服務器創建完成之后，重新打開一個CMS配置軟件來進行OPCUAClient的功能測試，上一節中的UAExpert是官方的OPCUA客戶端軟件，僅用于測試使用，這里的使用的CMS配置軟件的OPCUAClient是自己開發的客戶端程序，經過配置之后，運行結果如下：
圖表 7 OPCUAClient
（3）在CMS配置人家的服務器節點中，右擊添加一個MQTTClient，根據MQTT服務器配置相關IP、用戶、密碼、主題及更新時間等信息，具體如下：

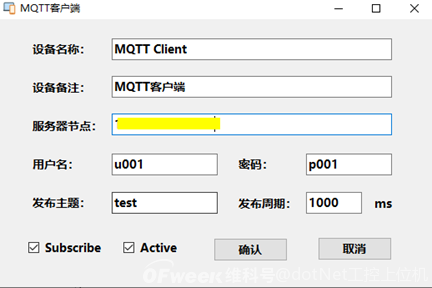

圖表 8 MQTT客戶端配置
（4）配置完成后點擊啟動按鈕，整體運行之后，可以看到MQTT連接成功，并按照設定的周期將最新的數據發布到指定的主題中，效果如下：

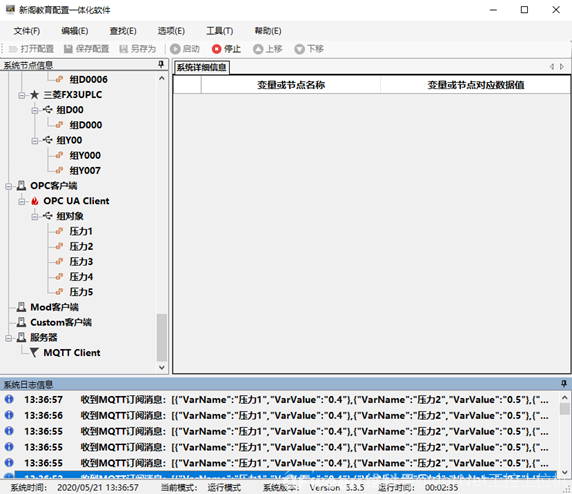

圖表 9 啟動MQTT客戶端
（5）打開MQTT服務器，也可以看到不斷地有數據發布過來，這里為了便于觀察結果，將壓力1的數據仿真成每秒加1，MQTT服務器數據接收如下：
圖表 10 MQTT服務器數據接收
04
PART
應用層
通過以上的相關部署，即可實現整個OPCUA＋MQTT的實現，實際應用時，只需要開啟一個MQTT客戶端，連接指定的MQTT服務器，并訂閱相應的主題，即可獲取到設備層的實時數據，這里使用一個常用的MQTT客戶端軟件，即MQTT．fx：

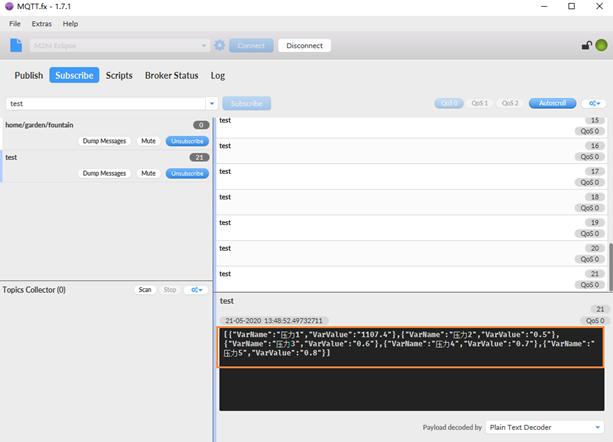

圖表 11 MQTT．fx通信測試
寫在最后：
本文旨在結合當下主流的OPCUA統一架構和MQTT通信協議，實現一種數據上云的途徑，對于自動化行業的上位機工程師來說，可以拓展大家的思路。未來更多是IT和OT相結合的一種趨勢，因此，作為每個工控技術人員，都要時刻保持危機感，不斷學習，不斷進步，這樣才能更好地面對未來工業的快速發展。
